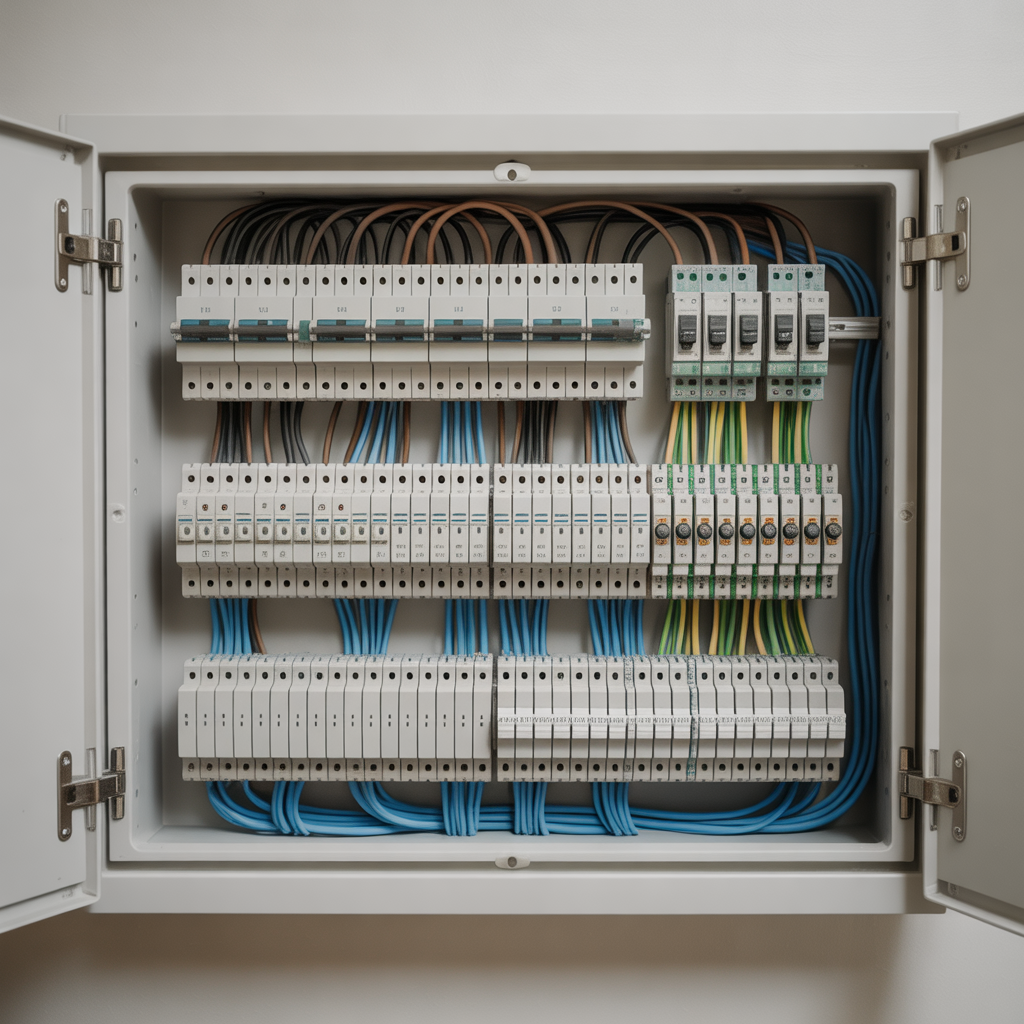

Vi har utfört en uppgradering av elcentral med nya automatsäkringar och jordfelsbrytare i Blåsut, Johanneshov, Stockholms län, i samverkan med Takläggare Johanneshov. Uppdraget omfattade statusgenomgång av befintlig central, dimensionering av skydd och omfördelning av grupper för jämnare last och bättre selektivitet. Den tidigare blandningen av äldre säkringslösningar byttes mot en modulär normuppbyggnad med tydliga gruppmärkningar och plats reserverad för framtida behov.
Arbetet inleddes med riskbedömning, frånkoppling och verifiering av spänningslöshet med tvåpolig provare, följt av låsning och skyltning. Samtliga grupper identifierades, mättes och dokumenterades innan demontering. Nya DIN-skenor, PE- och N-skenor monterades, och halogenfria ledare med rätt area drogs om där det krävdes. Automatsäkringar valdes utifrån beräknad kortslutningsström, kabelarea och karakteristik, och grupperades bakom en eller flera jordfelsbrytare typ A 30 mA för personskydd samt för att begränsa påverkan vid utlöst skydd. Genomföringar försågs med skydd och dragavlastning, och samtliga anslutningar drogs med specificerat moment.
Kvalitetssäkringen omfattade egenkontroll enligt gällande föreskrifter och Elinstallationsreglerna SS 436 40 00. Vi genomförde isolationsmätning mellan ledare och skyddsjord, kontinuitetsprov i skyddsledarsystemet, impedansmätning för kortslutningsslingor och verifiering av utlösningsvillkor. Jordfelsbrytarna provades med instrument vid både märkutlösningsström och förhöjd nivå för att säkerställa korrekt funktion. Efter godkända mätvärden utfördes funktionsprov av samtliga grupper, och centralen märktes med uppdaterad gruppförteckning och tydliga skyltar för huvudbrytare och RCD. Dokumentation med mätprotokoll, relationsunderlag och skötselråd överlämnades, och kunden fick en genomgång av hur anläggningen är uppbyggd samt rutin för periodisk provning av jordfelsbrytare.
Vill du se över din elcentral på liknande sätt, hör av dig så tar vi fram en tekniskt hållbar lösning för just din elanläggning.
