Elektrikerna hos våra partnerföretag har genomfört byte av elcentral och installation av jordfelsbrytare i Skärmarbrink, Johanneshov, Stockholms län. Uppdraget inleddes med genomgång av befintlig anläggning, belastningsbild och ledningsdragningar, samt kontroll av dokumentation. Enligt Elinstallationsreglerna dimensionerades grupperna, selektivitet planerades mot befintliga skydd och ett avbrottsfönster förbereddes för att minimera stillestånd i bostaden. Under själva arbetet gjordes anläggningen spänningslös, låstes och märktes, och den gamla centralen demonterades kontrollerat för att bevara ledarlängder och isolationsskikt. Samordning skedde även med extern entreprenör för dränering i Johanneshov

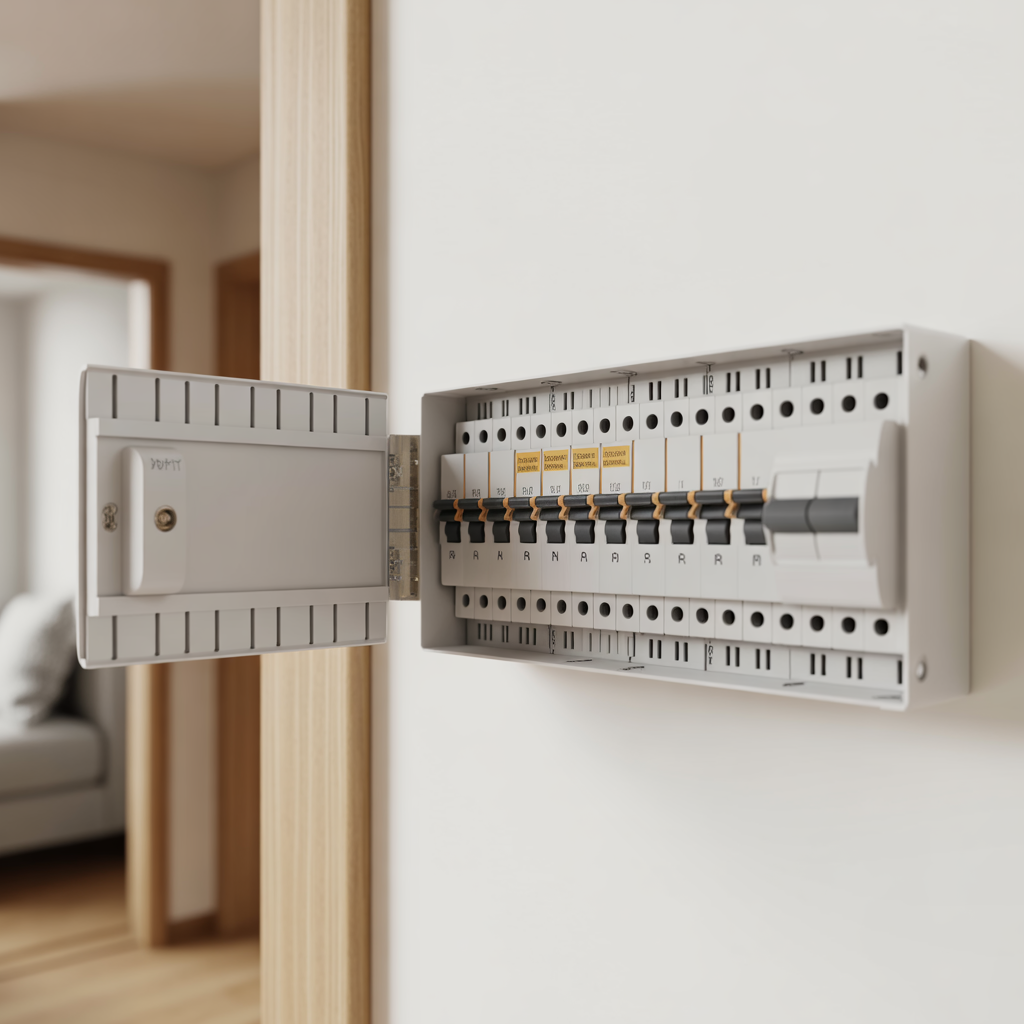

Den nya centralen är en normcentral med DIN-skenor, huvudbrytare och automatsäkringar med lämplig brytförmåga och karakteristik för bostadsapplikation. Partnerföretagens elektriker installerade tvåpoliga jordfelsbrytare typ A 30 mA för personskydd och delade upp kritiska laster i flera grupper för att undvika onödiga utlösningar. Ledare terminerades med rätt area och avmantlingslängd, dragavlastning säkrades och genomföringar tätades enligt kapslingsklass för inomhusmiljö. Utrymme lämnades för framtida utbyggnad, gruppförteckningen uppdaterades och varje grupp märktes tydligt på lucka och i relationshandlingar. Samtidigt sågs skyddsutjämning och jordningsanslutningar över, och äldre märkningar som inte längre stämde rättades till.
Kvalitetskontrollen följde entreprenörens egenkontrollprogram. Efter montage utfördes isolationsmätning, kontroll av kontinuitet i skyddsledare, mätning av impedans i felströmsslinga samt verifiering av utlösningsvillkor. Jordfelsbrytare provades för funktion och utlösningstid, och momentdragningar på anslutningar kontrollerades enligt anvisningar. Slutligen gjordes funktionsprov på samtliga grupper och en gemensam genomgång med kund där förändringar, gruppernas nya fördelning och placering av skyddsorgan gicks igenom. Arbetet dokumenterades med mätprotokoll och uppdaterade ritningar, och färdiganmälan samt relationshandlingar överlämnades.
Hör av dig om du vill prata igenom ett säkert och välplanerat elcentralsbyte eller komplettering med jordfelsbrytare – vi sätter dig i kontakt med en elektriker som tar fram ett upplägg som passar din anläggning och tidplan.
