Installation av jordfelsbrytare i flerfamiljshus i Hammarbyhöjden, Johanneshov

Installation av jordfelsbrytare i flerfamiljshus i Hammarbyhöjden, Johanneshov omfattade uppgradering av elcentraler i ett äldre bostadshus där befintligt skydd var ojämnt fördelat mellan trapphus, källarutrymmen och gemensamma installationer. Arbetet genomfördes för att höja elsäkerheten och anpassa anläggningen till en tydligare och mer överskådlig gruppindelning i samband med översyn av fastighetens centraler.

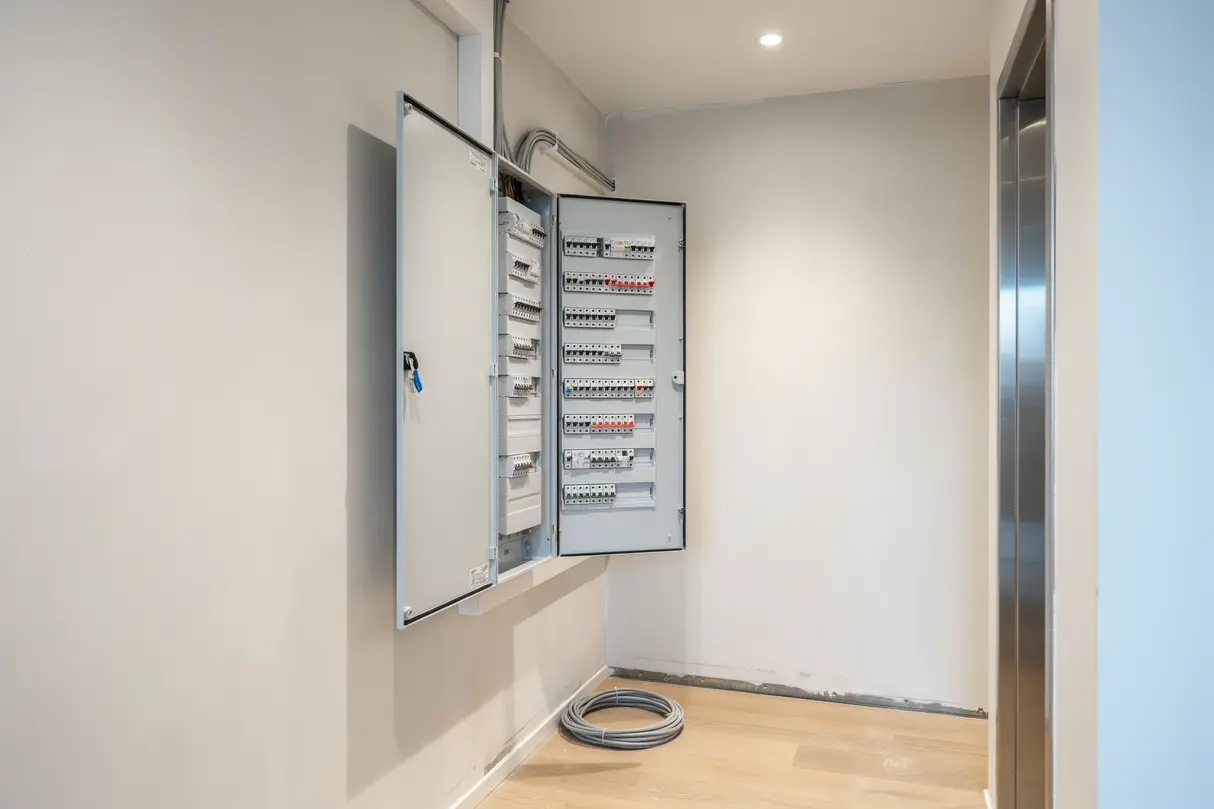

Så genomfördes uppgraderingen av elcentralerna i flerfamiljshuset

Projektet inleddes med kontroll av huvudcentral och undercentraler där gruppförteckningar jämfördes mot faktisk inkoppling. I fastigheten fanns äldre automatsäkringar blandade med äldre kapslingar, och flera grupper saknade jordfelsbrytarskydd helt. Belastning, gruppdragning och plats i kapslingarna mättes upp innan ny fördelning planerades. Därefter bröts anläggningen etappvis för att undvika onödigt långa avbrott i gemensamma utrymmen som tvättstuga, källargångar och belysning i trapphus.

Anpassning till befintliga centraler

Centralerna hade olika förutsättningar. En del grupper kunde anslutas direkt till nya jordfelsbrytare på 30 mA, medan andra först behövde separeras för att undvika oönskade frånslag mellan belysning, uttag och driftutrustning. Neutralledare märktes upp och flyttades till separata nollskenor där det krävdes. I några fält behövde frontplåtar justeras och kompletteras för att den nya modulindelningen skulle bli säker och lätt att läsa vid framtida service. Arbetet följde Elsäkerhetsverkets krav för elinstallationer och kontroll utfördes innan anläggningen åter togs i drift.

Provning och dokumentation efter inkoppling

Efter montage provades varje jordfelsbrytare med testfunktion och mätning av utlösningsvillkor. Gruppförteckningarna uppdaterades så att det framgick vilka delar av anläggningen som låg bakom respektive skydd. Särskild vikt lades vid gemensamma uttag i källare och förrådsdelar där äldre ledningsdragning ofta gav en otydlig bild av hur grupperna var kopplade. När arbetet avslutades fanns en jämnare skyddsnivå i de delar av fastigheten som omfattades, samtidigt som centralerna blev mer lättöverskådliga för fortsatt drift och underhåll.

1. 1
   Inventering av grupper och centralplatser

   Befintliga centraler öppnades och gruppernas belastning, neutralledare och tillgängligt modulutrymme kontrollerades. En etappindelning togs fram för att arbetet skulle kunna ske med kortare avbrott.

2. 2
   Montering och omkoppling i centralerna

   Jordfelsbrytare monterades i de centraler som omfattades och grupper flyttades om för att få en tydligare uppdelning mellan gemensam belysning, uttag och tekniska funktioner. Nollskenor kompletterades där separering krävdes.

3. 3
   Provning och återställning

   Efter inkoppling testades funktion, utlösning och märkning. Gruppförteckningarna uppdaterades och kapslingarna återställdes så att centralerna blev tydliga att använda vid framtida kontroll och service.
